ZHYQ-Ⅱ-XM型卸油碼頭專用自動取樣裝置，針對性解決了卸油碼頭管輸原油自動取樣的四大難題：

    ●  超寬卸油流量范圍(典型值30：1)的有效應對，

    ● 滿足管線通球試驗的要求，

    ● 超大單次卸油量的有效應對，

    ● 海風腐蝕的有效應對，

    ZHYQ-Ⅱ-XM型卸油碼頭專用自動取樣裝置，執行國標GB/T27867,執行國際標準ISO3171和美國石油學會(huì )標準API 8.2。

        一、設備構成

    取樣裝置由射流混合系統、自動取樣系統、試樣混合分樣系統三大部分構成。

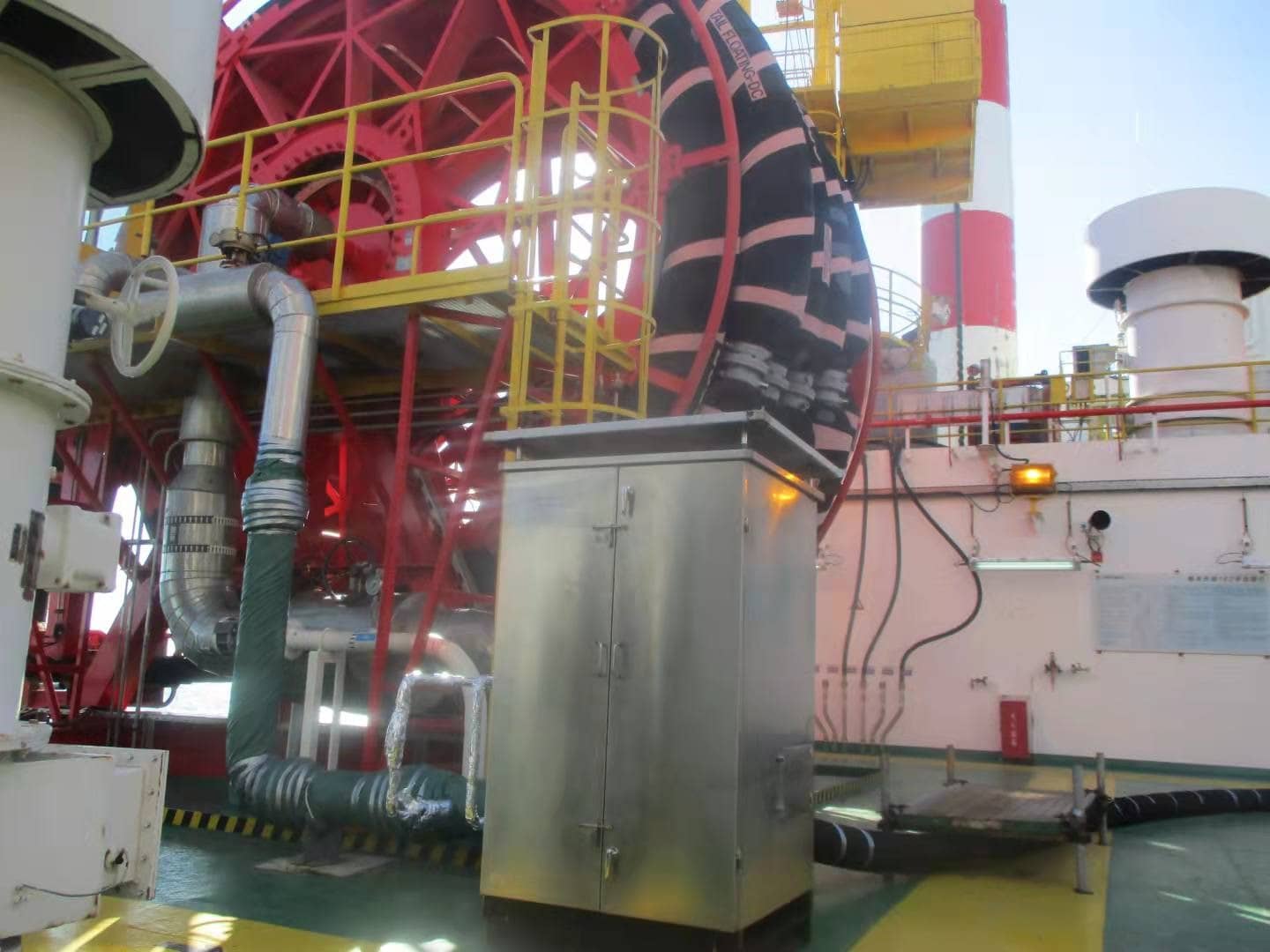

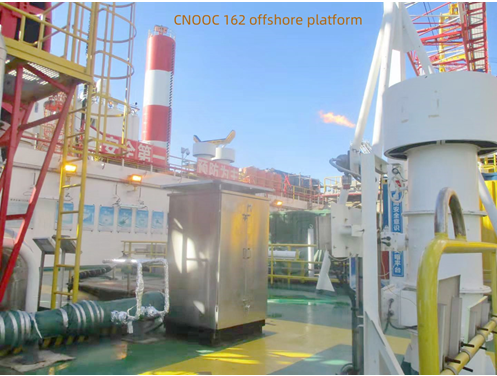

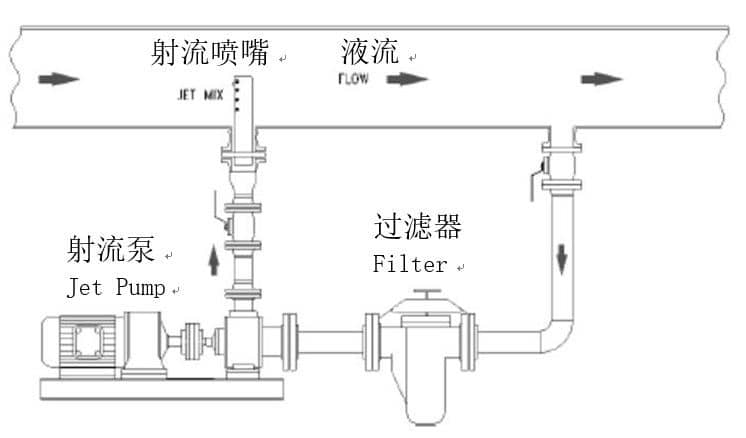

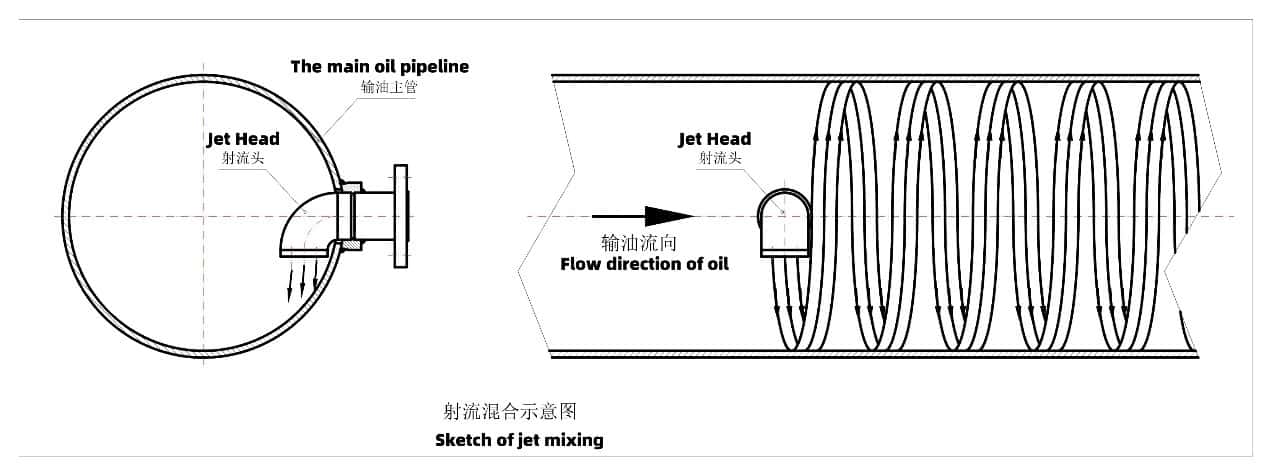

         1、射流混合系統

    由射流噴嘴總成管段和射流泵組成，分前、后二級混合。

 射流噴嘴總成管段的材質選用輸油管線相近材質，射流噴嘴及管段兩端法蘭在廠內焊制，射流噴嘴的數量、直徑、固

定方位、射流泵的 排量、 揚程等諸元由SH計算模塊給出，在最差條件下(最小粘度、最小密度、最小輸油流量)能確保油中

水分散度C1/C2滿足標準的要求，射流泵選用優質防爆離心泵。

      法蘭端面距L=1.2*D+970。 其中：L四舍五入園整到毫米，D為輸油管內徑。

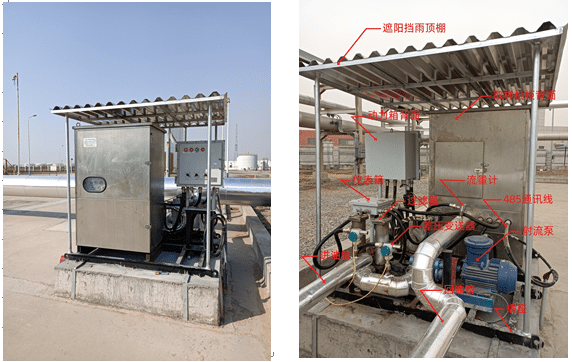

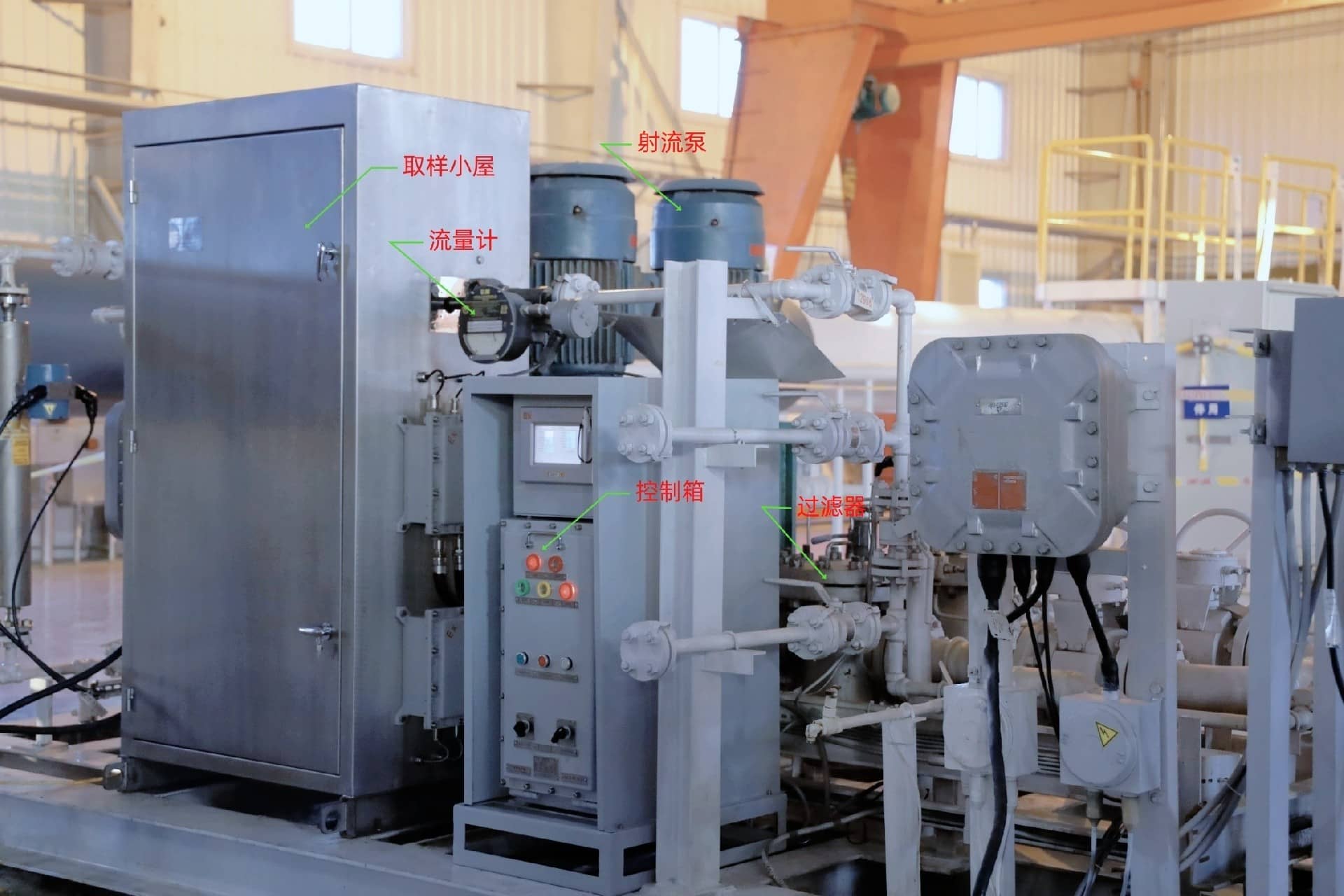

     2、自動取樣系統

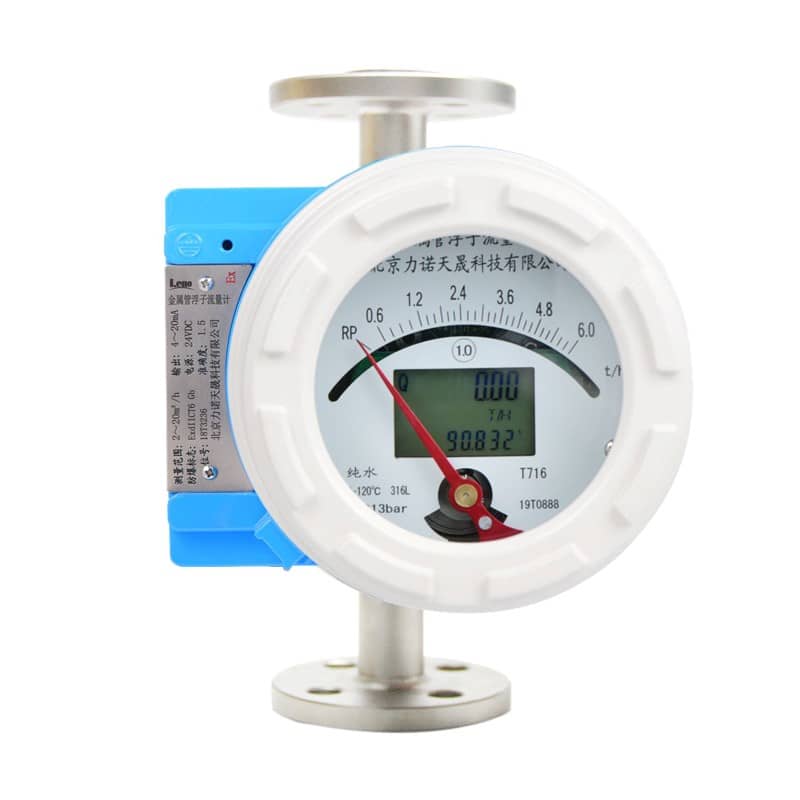

        自動取樣系統由取樣探頭組件、磁力循環泵、流量開關、在線含水變送器（可選件）、分液器、便攜式存樣容器、稱

重系統、防爆控制箱、對夾式超聲波流量計（可選件）、撬裝機柜等組成。

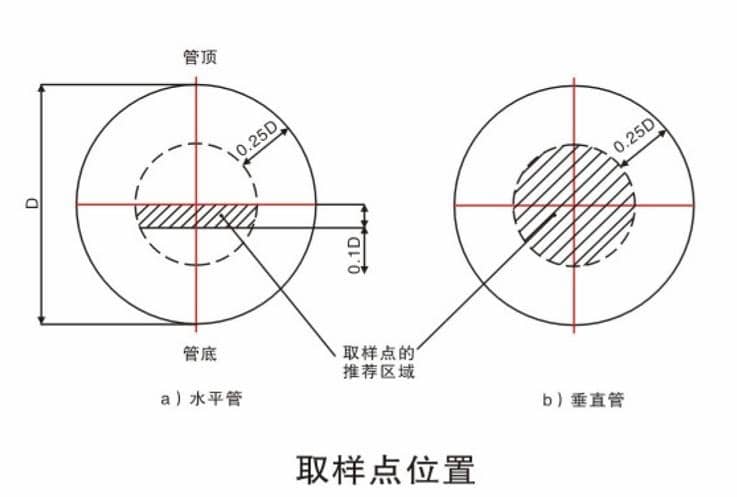

2.1、插拔式取樣探頭在管線做通球測試時，可將取樣探頭從管線內拔出。

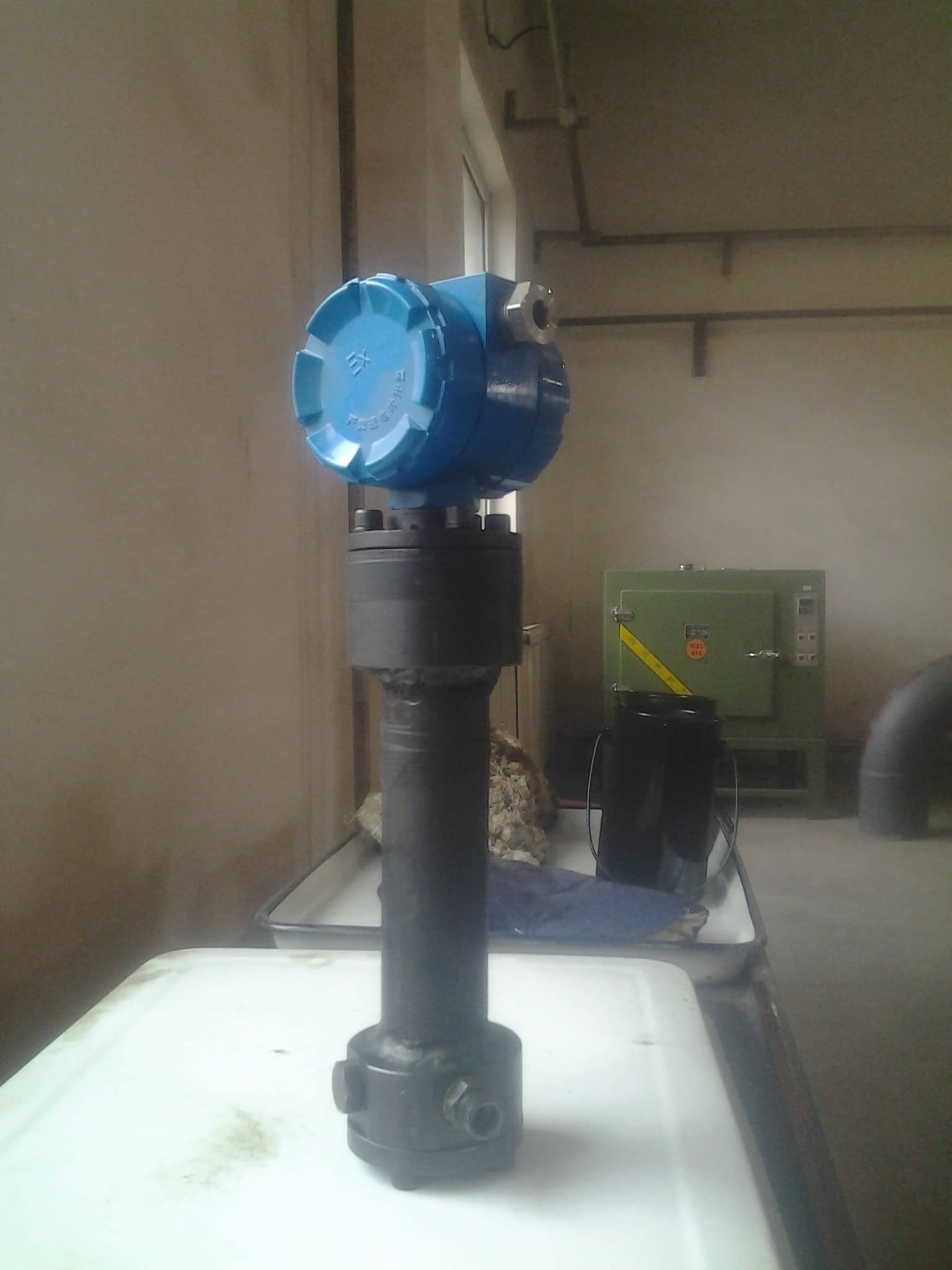

2.2、在線含水變送器

    電容法原理，分辨率0.01，重復性誤差0.05。

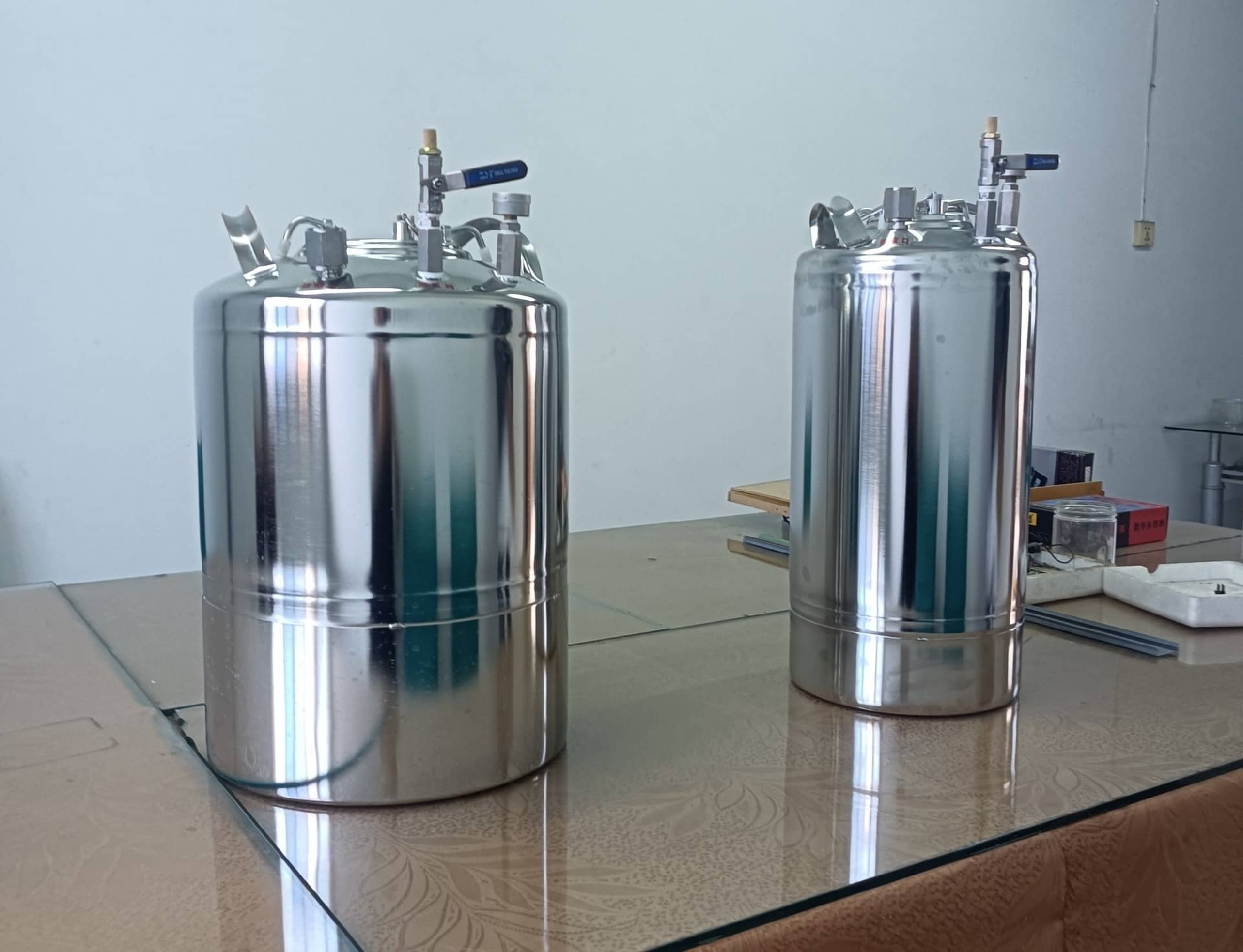

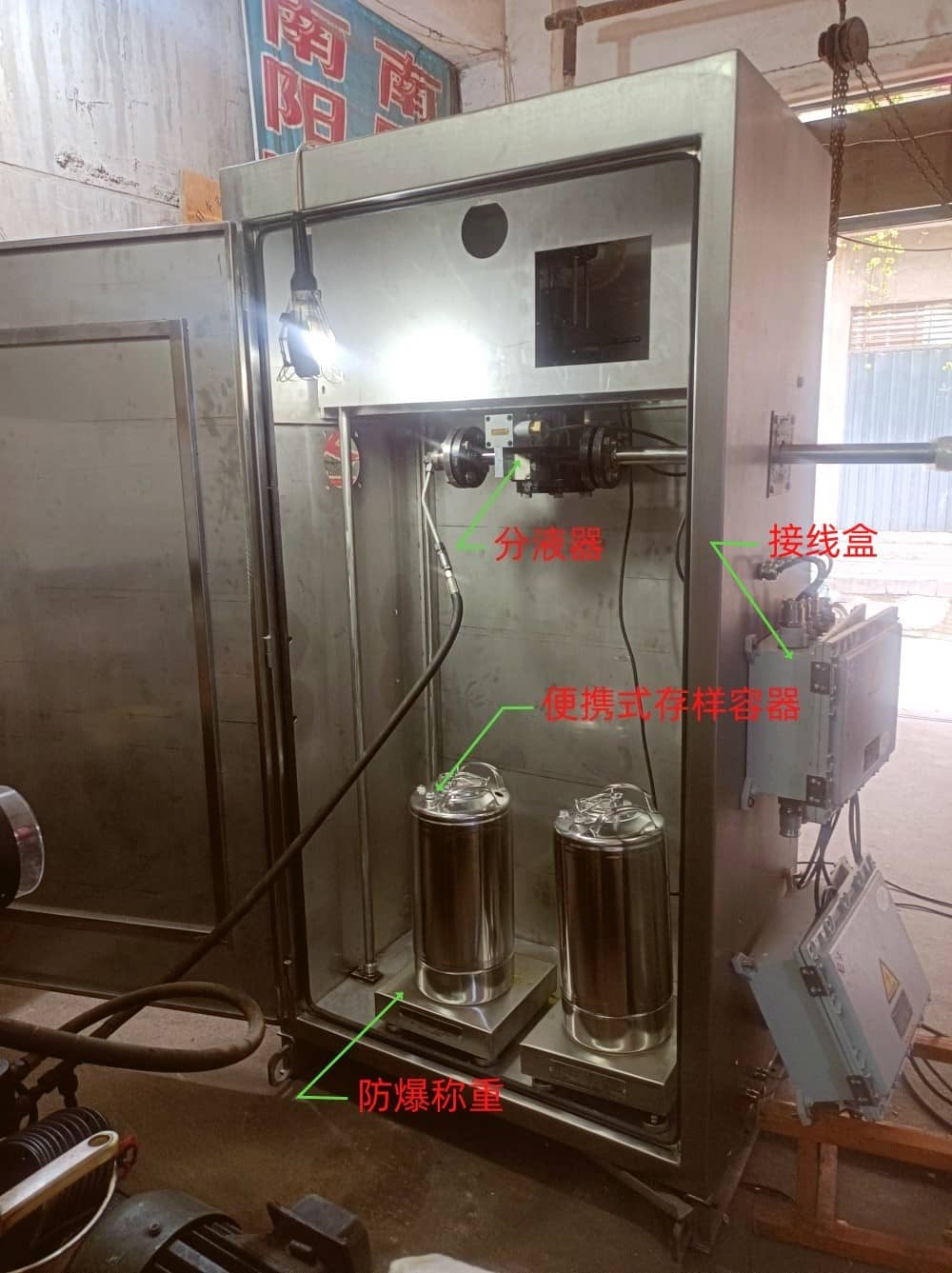

2.3、便攜式接樣容器

      由不銹鋼制成，容器配有壓力指示器和泄壓閥。接收器具有大的快速釋放開口，以便易于清洗，并具有光滑的內表面以

保證最小限度的表 面附著。設計容積10升、20升。

  2.4、分液器

     分液器提取所需子樣并將其送入接樣容器，最小子樣體積量1.5毫升，另有5、10、20毫升可選。

      2.5、對夾式超聲波流量計（可選）

             外夾式安裝，無需對輸油管線破口焊接，測量精度2.0。流量信號供自動取樣裝置實現流量比例取樣。

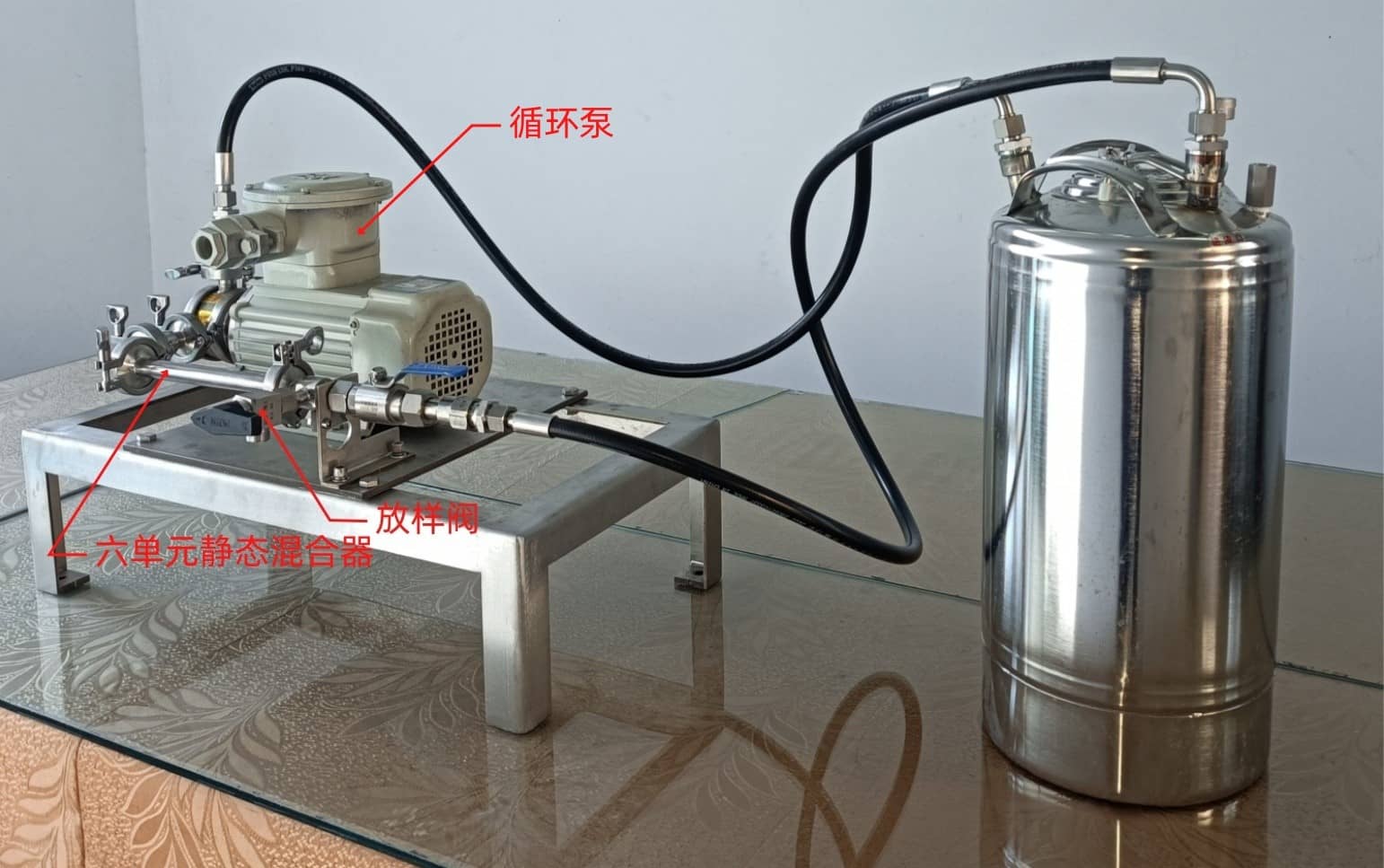

 3、試樣混合分樣系統，

    接收器通過特制的連管與循環泵連接，組成實驗室環路混合分樣裝置。連管接頭開孔為微型孔，使得液體被迫通過小孔

徑時產生射流并在容器中旋轉。該裝置亦可移至現場對取樣設備進行清洗。

4、設備制作材質：①接液件全部為316L不銹鋼，②非接液件除基座外全部為不銹鋼。

二、設備功能與技術參數

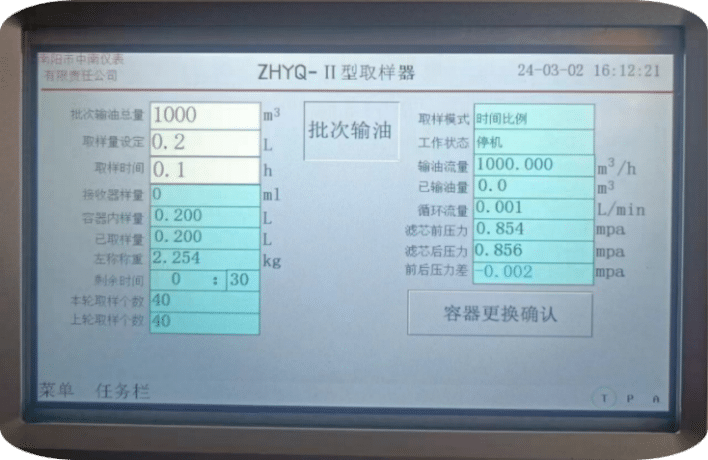

         1、設備功能

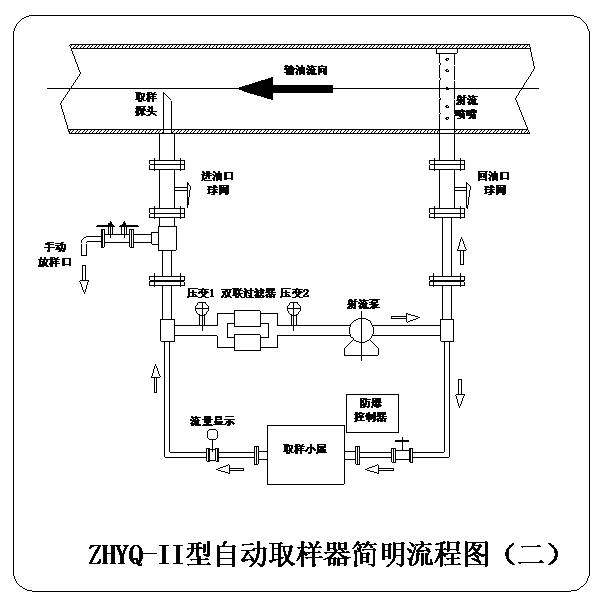

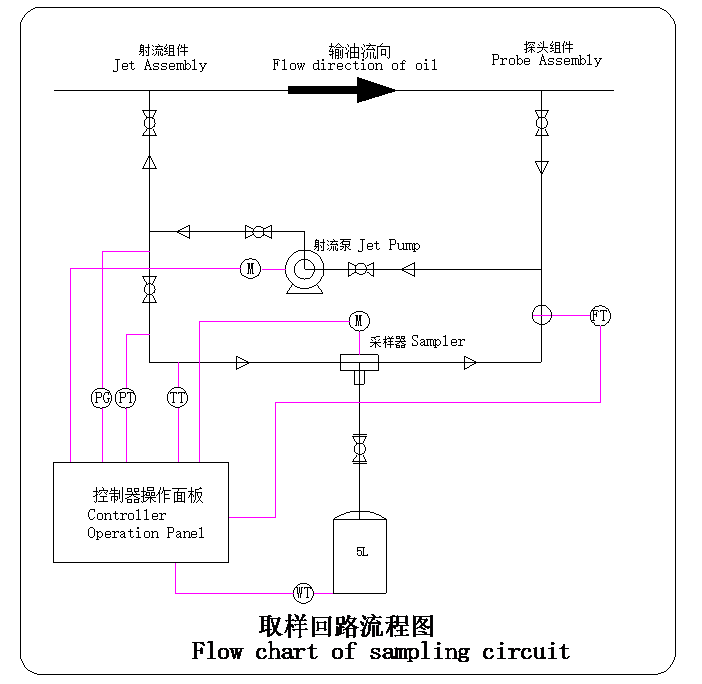

        1.1、工作簡明流程圖

       1.2、功能

          ● 射流混合：二級射流混合，能確保在最小輸油流量時含水率比值C2/C1滿足GB/T-27867標準的要求、在最大輸油流量時

             管線附加壓損微乎其微可忽略不計。自動變檔，當輸油流量達到Q1時，系統自動停止一級射流裝置工作，當輸油流量達

             到Q2時，系統自動停止全部射流裝置工作，以此節約運行費用。

          ● 采集流量比例試樣，確保取樣速率與輸油速率成比例。

          ● 稱重報警：意外情況導致的試樣量超限，稱重裝置自動停止設備取樣工作并發出報警訊息。

          ● 自帶對夾式超聲波流量計，測量精度2.0，為采集流量比例試樣提供指示性數據。

          ● 自帶原油在線含水變送器，電容法原理，分辨率0.01，重復性誤差0.05。

          ● 自帶機柜電伴熱。

          ● RS485通訊接口，MODEBUS RTU通訊協議。

          ● 插拔式取樣探頭組件，在管線做通球測試時，可將取樣探頭從管線內拔出。

          ● 試樣混合及分樣：在化驗室，利用循環泵產生的高流速對試樣進行混合，達到混合要求后，可邊混合邊分樣，直至分夠

             所需份數，多余試樣可通過試樣混合分樣系統返排回輸油管線，還可使用該系統至取樣現場對取樣設備進行清洗。

        2、技術參數

        2.1、取樣性能系數(PF)：1±0.1。

                單位樣品體積系數(GF)：1±0.05。

        2.2、子樣體積1.5毫升，另有5、10、20毫升可選。

        2.3、便攜式接樣容器設計容積10升、20升。

        2.4、工程壓力2.5MPa。

        2.5、電氣防爆標識：dⅡBT4。

        2.6、電源：380V，功率3-6KW。

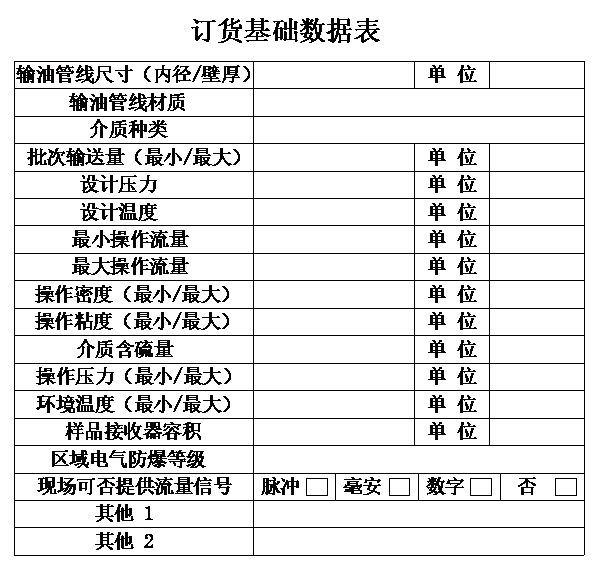

       三、訂貨附表
